Latihan & Quis 10

 LATIHAN 10

Kelompok 1

1. Pada gambar diatas, sensor yang digunakan adalah sensor......

A. Strain gauge

B. LM35

C. Infrared

D. MQ

E. Flame sensor

2. Alat yang digunakan untuk mengukur tegangan pada rangkaian di atas adalah....

A. Amperemeter

B. Voltmeter

C. Osciloscope

D. Transistor

E. Relay

Kelompok 2

1. Pada gambar rangkaian diatas, Sensor yang digunakan adalah....

A. Sensor suhu

B. Sensor gas

C. Sensor hujan

D. Sensor getaran

E. Sensor api

2. Pada gambar rangkaian diatas, jumlah voltmeter yang dipasang adalah....

A. 3

B. 2

C. 4

D. 1

E. 6

Kelompok 3

1. Pada gambar rangkaian diatas, bukti sensor suara mendeteksi adanya suara dengan menggunakan....

A. Relay

B. Transistor

C. Ground

D. Logicstate

E. Op amp

2. Pada gambar rangkaian diatas, sensor yang berfungsi untuk mendeteksi adanya suhu adalah......

A. Sensor suara

B. Sensor LM35

C. Sensor getaran

D. Sensor PIR

E. Sensor hujan

Kelompok 4

1. Pada gambar rangkaian diatas, komponen yang berfungsi untuk menguatkan tegangan adalah.....

A. Relay

B. LM35

C. Transistor

D. Resistor

E. Op amp

2. Pada gambar rangkaian diatas, Sumber tegangan dari sensor suhu LM35 adalah.....

A. Baterai

B. Ground

C. Transistor

D. Relay

E. Voltmeter

Kelompok 5

1. Pada gambar rangkaian diatas, komponen yang berfungsi untuk mendeteksi adanya gas adalah.....

A. Sensor api

B. Sensor hujan

C. Transistor

D. Resistor

E. Sensor MQ

2. Pada Gambar rangkaian diatas, jumlah sensor yang digunakan adalah....

A. 3

B. 1

C. 4

D. 5

E. 2

Kelompok 6

1. Pada gambar rangkaian diatas, jumlah op amp yang digunakan adalah.....

A. 1

B. 3

C. 2

D. 4

E. 5

2. Pada gambar rangkaian diatas, jumlah resistor yang digunakan adalah....

A. 5

B. 4

C. 3

D. 2

E. 1

Kelompok 7

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah sensor.....

A. Infrared

B. PIR

C. Api

D. Medan magnet

E. Suhu

2. Pada gambar rangkaian diatas, komponen yang digunakan sebagai pemisah fan dan lamp adalah.....

A. Relay

B. Transistor

C. Sensor medan magnet

D. Batterai

E. Motor

Kelompok 8

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah sensor.....

A. Hujan

B. Api

C. Ketingggian air

D. Gas

E. Getaran

2. Pada gambar rangkaian diatas, besar nilai resistor yang digunakan untuk LED adalah.......

A. 1K

B. 220K

C. 10K

D. 220

E. 5k

Kelompok 9

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah.....

A. Sensor MQ dan sensor getaran

B. Sensor MQ dan sensor api

C. Sensor api dan sensor LVDT

D. Sensor hujan dan sensor api

E. Sensor hujan dan sensor LVDT

2. Pada gambar rangkaian diatas, komponen yang digunakan adalah kecuali.....

A. Sensor MQ

B. Sensor api

C. Sensor LVDT

D. Transistor

E. Relay

Kelompok 10

1. Pada gambar rangkaian diatas, Sensor hujan berfungsi sebagai.....

A. Mendeteksi adanya api

B. Mendeteksi adanya hujan yang datang

C. Mendeteksi adanya gas

D. Mendeteksi adanya getaran

E. Mendeteksi adanya sentuhan

2. Pada gambar rangkaian diatas, agar tegangan tidak terlalu besar menuju kaki base transistor, maka harus dipasang.....

A. Resistor

B. Induktor

C. Capasistor

D. Batterai

E. Relay

QUIS 10

Kelompok 11





1. Pada gambar rangkaian diatas, fungsi ground adalah.....

A. Sebagai peniadaan tegangan

B. Sebagai hambatan pada rangkaian

C. Pendeteksi adanya tegangan

D. Pendeteksi adanya air

E. Pendeteksi adanya getaran



2.  Pada gambar rangkaian diatas, sensor yang digunakan adalah.....

A. Sensor infrared dan sensor vibrasi

B. Sensor vibrasi dan rainsensor

C. Rainsensor dan infraredsensor

D. Rainsensor dan flamesensor

E. Water level sensor dan flame sensor

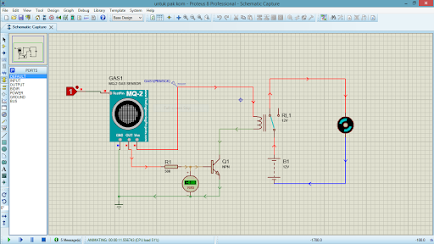

Kelompok 12



1. Pada gambar rangkaian diatas, komponen yang digunakan adalah sebagai berikut kecuali........

A. Resistor

B. LM35

C. Relay

D. Baterai

E. Transistor

2. Pada gambar rangkaian diatas, untuk memisahkan sensor dengan motor digunakan.....

A. Relay

B. Power suplay

C. Batterai

D. Logicstate

E. Ground



Kelompok 13

1. Pada gambar rangkaian diatas, sensor yang digunakan adalah.......

A. Sensor api

B. Sensor air

C. Sensor vibrasi

D. Sensor PIR

E. Sensor infrared

2. Pada gambar rangkaian diatas, komponen yang digunakan sebagai pemberitahu adanya getaran dengan sauaranya yang keras adalah.....

A. op-amp

B. potensiometer

C. buzzer

D. resistor

E. Ground



Kelompok 14



1. Pada gambar rangkaian diatas, sensor yang digunakan adalah

A. sensor magnet dan sensor api

B. sensor magnet dan sensor suhu

C. sensor magnet dan sensor infrared

D. sensor infrared dan sensor api

E. Sensor api dan sensor hujan



2. Komponen yang digunakan rangkaian pendeteksi logam pada bandara kecuali

A. potensiometer

B.resistor

C. relay

D. buzzer

E. Thermocouple



Kelompok 15







1. Pada gambar rangkaian diatas, resistor dipasang secara..... terhadap LED

A. Paralel

B. Seri

C. Sebagai hambatan

D. Sebagai sumber arus

E. Sebagai pemutus arus



2. Pada gambar rangkaian diatas, alat yang digunakan untuk memperkecil tegangan adalah......

A. Resistor

B. Relay

C. Power suplai

D. Batterai

E. Ground



Kelompok 16





1. Pada gambar rangkaian diatas, sensor yang digunakan adalah.........

A. sensor magnet

B. sensor ldr

C. sensor infrared

D. sensor vibrasi

E. Sensor LVDT

2. Pada gambar rangkaian diatas, output yang digunakan pada rangkaian yang dipisah dengan relay adalah....

A. Transistor

B. Voltmeter

C. Lamp dan buzzer

D. Ground

E. Power suplay



Kelompok 17





1. Pada gambar rangkaian diatas, fungsi baterai adalah........

A. Sebagai sumber tegangan

B. Sebagai hambatan

C. Sebagai penanda arus

D. Sebagai penginputan logic

E. Sebagai pembuangan arus



2. Pada gambar rangkaian diatas, sensor yang digunakan adalah

A. Sound sensor

B. Infrared sensor

C. Flame sensor

D. PIR sensor

E. Vibration sensor



Kelompok 18





1. Pada gambar rangkaian diatas, berapakah jumlah op amp yang digunakan......

A. 2

B. 1

C. 3

D. 4

E. 5



2. Pada gambar rangkaian diatas, motor berfungsi sebagai.....

A. Untuk menetralisir arus

B. Sebagai hambatan

C. Sebagai penggerak

D. Sebagai pembagi tegangan

E. Sebagai penguat tegangan



Kelompok 19



1. Pada gambar rangkaian diatas, sensor yang berfungsi untuk mendeteksi adanya orang adalah.......

A. Sensor pir

B. Sensor api

C. Sensor hujan

D. Sensor gerak

E. Sensor LVDT



2. Pada gambar rangkaian diaatas, fungsi dioda adalah.......

A. Sebagai hambatan arus

B. Sebagai penghantar arus dan tegangan bolak balik

C. Sebagai penghantar arus dan tegangan satu arah

D. Sebagai pembagi tegangan pada rangkaian

E. Sebagai sumber tegangan
