2. Alat dan Bahan
[Kembali]
A. Alat dan Bahan (Modul De Lorenzo)
1. Jumper
Gambar 1. Jumper
2. Panel DL 2203D
3. Panel DL 2203C
4. Panel DL 2203S

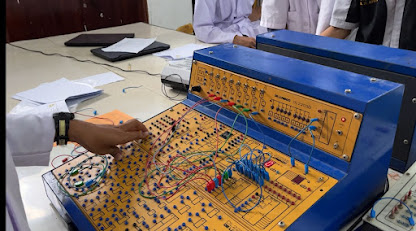

Gambar 2. Modul De Lorenzo
B. Alat dan Bahan (Proteus)
1. IC 74LS47
IC 74LS47 merupakan IC yang berperan sebagai Dekoder BCD ke seven segment digunakan untuk menerima masukan BCD 4-bit dan memberikan keluaran yang melewatkan arus melalui segmen untuk menampilkan angka desimal. Jenis dekoder BCD ke seven segment ada 2 macam yaitu dekoder yang berfungsi untuk menyalakan seven segment mode common anoda dan dekoder yang berfungsi untuk menyalakan seven segment mode common katoda. IC 74LS47 merupakan dekoder BCD ke seven segment yang berfungsi untuk menyalakan sevent segment mode common anode.
2. Power DC
3. Switch (SW-SPDT)
5. Seven Segment Common Anoda
Seven Segment Display memiliki 7 Segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan. Angka-angka dari 0 (nol) sampai 9 (Sembilan) dapat ditampilkan dengan menggunakan beberapa kombinasi Segmen. Selain 0 – 9, Seven Segment Display juga dapat menampilkan Huruf Hexadecimal dari A sampai F. Segmen atau elemen-elemen pada Seven Segment Display diatur menjadi bentuk angka “8” yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaannya. Pada beberapa jenis Seven Segment Display, terdapat juga penambahan “titik” yang menunjukan angka koma decimal. Terdapat beberapa jenis Seven Segment Display, diantaranya adalah Incandescent bulbs, Fluorescent lamps (FL), Liquid Crystal Display (LCD) dan Light Emitting Diode (LED).
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Pada rangkaian percobaan 2 ini, kami menggunakan IC BCD decoder 74LS47. Dimana, untuk kaki RBO dihubungkan ke B0, kaki RBI dihubungkan ke B1, untuk kaki LT dihubungkan ke B2, input A dihubungkan ke B3, kaki input B dihubungkan ke B4, kaki input C dihubungkan ke B5, dan kaki input D dihubungkan ke B6. Sedangkan output dari IC decoder, yakni a, b, c, d, e, f, g terhubung ke seven segment common anoda. Pada rangkaian ini juga terhubung ke vcc dan ground.
Untuk prinsip kerja rangkaian BCD decoder ini, dimana inputnya akan di variasikan menggunakan switch B0 - B6 yang nantinya output dari ic decoder ini akan di umpankan ke seven segment sehingga dapat terlihat angka yang ditampilkan pada seven segment. untuk dapat memvariasikannya output yang diingikan sesuai dengan input, maka terlebih dahulu menonaktifkan kaki LT, RBO, RBI dengan memberi logika 1 karena ketiga kaki tersebut bekerja pada aktif low.
- angka 0, maka B0,B1,B2 diberi logika 1 dan B3,B4,B5,B6 diberi logika 0.
- angka 1, maka B0,B1,B2 diberi logika 1, B3 diberi logika 1, dan B4,B5,B6 diberi logika 0.
- angka 2, maka B0,B1,B2 diberi logika 1, B4 diberi logika 1, dan B3,B5,B6 diberi logika 0.
- angka 3, maka B0,B1,B2 diberi logika 1, B3,B4 diberi logika 1, dan B5,B6 diberi logika 0.
- angka 4, maka B0,B1,B2 diberi logika 1, B5 diberi logika 1, dan B3,B4,B6 diberi logika 0.
- angka 5, maka B0,B1,B2 diberi logika 1, B3,B5 diberi logika 1, dan B4,B6 diberi logika 0.
- angka 6, maka B0,B1,B2 diberi logika 1, B4,B5 diberi logika 1, dan B3,B6 diberi logika 0.
- angka 7, maka B0,B1,B2 diberi logika 1, B3,B4,B5 diberi logika 1, dan B6 diberi logika 0.
- angka 8, maka B0,B1,B2 diberi logika 1, B6 diberi logika 1, dan B3,B4,B5 diberi logika 0.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1. Analisa fungsi pin LT, RBO, dan RBI dalam percobaan yang telah dilakukan. jelaskan apa pengaruhnya !
Jawab :
LT memiliki kepanjangan yaitu Lamp Test. Lamp Test befungsi dalam menghidupkan LED pada layar display seven segment. LT aktif jika diberi inputan 0 (aktif low). Pada percobaan ini, LT diberikan logika 1 agar menampilkan/menghidupkan seven segment sesuai inputan ABCD.
RBO atau Ripple Blanking Output berfungsi untuk menghambat atau mematikan output dari IC decoder. RBO dapat aktif jika diberikan inputan 0 (aktif low) sehingga output yang dihasilkan adalah 0. Pada percobaan ini, RBO diberi logika 1 agar bisa menampilkan output pada seven segment sesuai dengan inputan ABCD (data 4 bit).
RBI atau Ripple Blanking Input berfungsi untuk menghambat atau mematikan input dati ic decoder. RBI diberikan logika 1 pada percobaan ini agar seven segment dapat menampilkan angka sesuai inputan ABCD (data biner).
2. Analisa bagaimana pengaruh dari BCD ke seven segment !
Jawab :
Pengaruh BCD decoder 7 segment adalah sebagai pengolah data input dari output encoder yang diterima. BCD atau Binary Coded Decimal mempengaruhi LED yang menyala pada seven segment. Saat angka biner yang dimasukkan adalah 0001, maka yang tampil pada seven segment adalah angka 1. BCD decoder berperan sebagai penerima inputan dari proses encoding 4 bit, lalu mengolah data inputan tersebut dengan perintah yang ada pada jalurnya yaitu LT, RBO, dan RBI. 3 kaki ini diberi inputan 1 sehingga data yang diolah tadi dapat diumpankan ke seven segment. Alhasil, akan diperoleh angka desimal yang sesuai dengan inputannya seven segment.
3. Jika ingin menampilkan angka 4 dan 7 pada seven segment, bagian manakah yang harus diberi logika high ? mengapa demikian ? Jelaskan pengaruh dari masing-masing inputan itu terhadap nilai 4 maupun nilai 7 yang ingin ditampilkan!
Jawab :
a) Angka 4
Pada IC yang digunakan pada percobaan, maka nilainya harus B0, B1, B2=1, B3=0, B4=0, B5=1, B6=0. BI/RBO, RBI, dan LT harus berlogika 1 agar tidak aktif. Jika aktif, maka seven segment tidak akan mempedulikan inputan ABCD `. Inputan ABCD sesuai dengan nilai biner ke decimal yaitu 0100 yang sama dengan nilai 4.
b) Angka 7
B0, B1, B2=1, B3, B4, B5=1, B6=0. BI/RBO, RBI, dan LT harus berlogika 1 agar inputan ABCD dapat terbaca. Inputan ABCD sesuai dengan nilai biner ke desimal yaitu 0111 yang sama dengan nilai 7. jadi, angka 7 akan tampil pada seven segment.
7. Link Download [Kembali]
