Percobaan 2 Kondisi 16
Buatlah rangkaian
T flip flop seperti pada gambar pada percobaan dengan ketentuan input B0=clock, B1=1,
B2=0

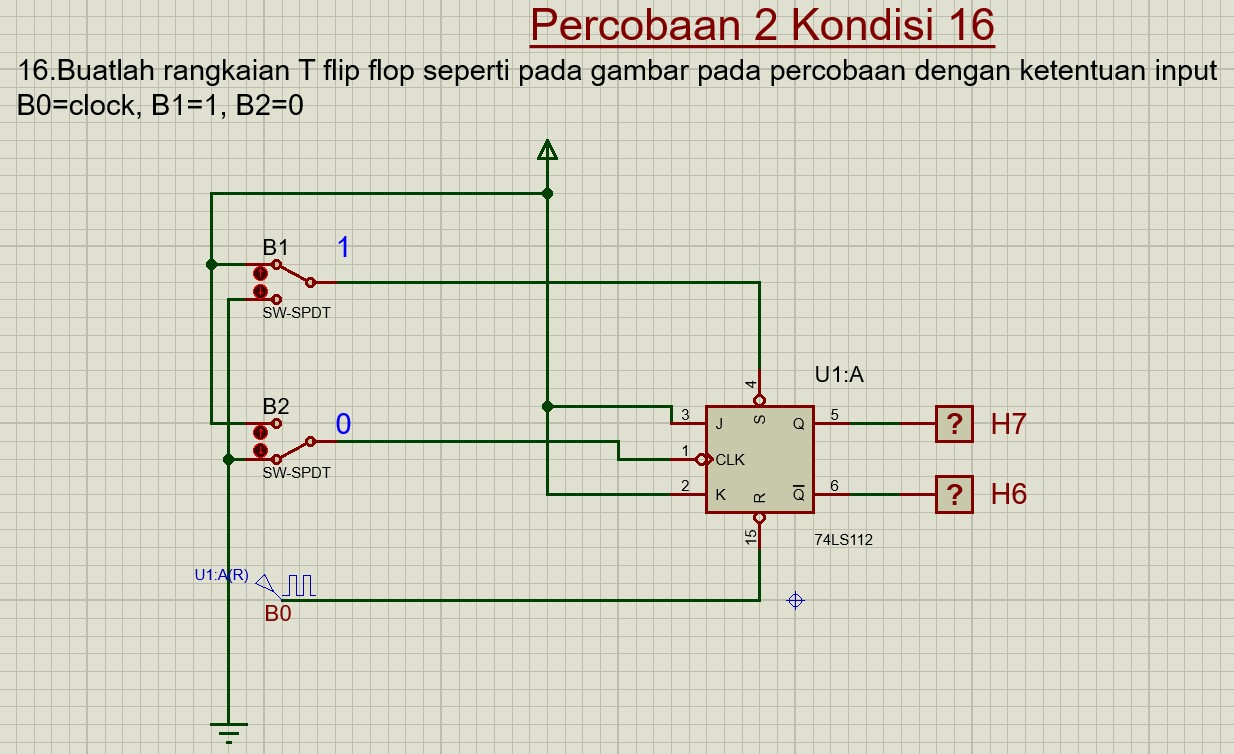

2. Gambar Rangkaian Simulasi
[Kembali]
Pada percobaan T flip flop, digunakan sebuah J-K flip flop dimana kaki J dan K dihubungkan dengan power supply sehigga keduanya berlogika 1. J dan K yang berlogika sama ini lah yang dianggap sebagai T. Switch B1 yang berlogika 1 dihubungkan ke kaki S yang memiliki sifat aktif low. Akibatnya, S tidak aktif karena logika yang masuk adalah 1. B2 yang berlogika 0 dihubungkan ke clock dan B0 berupa sinyal pulsa (sinyal clock) dihubungkan ke kaki R. Karena R dihubungkan dengan sinyal pulsa, maka ada kondisi dimana R aktif dan tidak aktif. Pada percobaan ini, output yang dihasilkan adalah Q = 0 dan Q' = 1 karena R memiliki fungsi me-reset nilai Q yang semula berlogika 1 menjadi logika 0. Akibatnya, Q' pun terpengaruhi dan menjadi logika 1.
5. Link Download [Kembali]
